دال‌های بتنی عمقی در حدود 4 اینچ دارند ولی اگر دال بتنی نیاز به مقاوم‌سازی داشته باشد این اندازه ممکن است متفاوت باشد به‌منظور مقاوم‌سازی دال بتنی گفتن این نکته ضروری است که برای دال‌هایی که برای ممان مثبت طراحی شده و بنابراین آرماتور کششی پایین تار خنثی تعبیه شده باشد، لایه بتنی مقاوم‌سازی را می‌توان بصورت یک شبکه مش‌بندی شده از آرماتور را در محور بالایی دال بتنی نصب کرد و روی آن بتن اجرا کرد، در صورتی که دال بتنی برای ممان منفی طراحی شده باشد یا زمانی که بار مرده (که به دال اضافه می شود) بسیار کمتر از بار زنده تحمل شده توسط دال است، لایه بتنی جدید مقاوم‌سازی در کف دال باید اضافه شود یعنی سطح زیر سری دال قالب بندی شده و سپس آرماتور بندی می‌شود و پس از آن بتن ریخته می‌شود.
چه زمانی مقاوم سازی سقف ضروری است؟
وقوع خطا در مراحل طراحی تا ساخت سازه، انحراف بیش از حد مجاز، از دست دادن آرماتور به دلیل خوردگی و… از جمله عواملی هستند که ما را ملزم به ترمیم بتن و تقویت دال‌های بتن مسلح می‌نمایند. علاوه بر این موارد، برای تامین نیازهای دیگر سازه مانند افزایش ظرفیت بار زنده و یا افزایش مقاومت لرزه‌ای و حتی تغییرات کاربردی نیاز به تقویت دال‌های ساختمان خواهیم داشت.
ترک خوردگی سقف و انواع آن
فاکتورهای متعددی در ترک خوردگی سقف‌ها دخیل هستند، عواملی مثل بارگذاری بیش از حد، طراحی و توزیع نادرست بار، نشست خاک و پی، استفاده از بتن نامرغوب در سیستم سقف و … اما با وجود پیشرفت‌های صورت گرفته در علم ساخت و ساز و مقاوم سازی ساختمان و سازه، به راحتی و با روشهایی بسیار مقرون به صرفه می‌توان برای مقاوم سازی سقف قدم برداشت، اما بدین منظور لازم است تا رفتار ترک‌ها و انواع آنها را بیشتر بشناسیم:
ترک خوردگی‌ها ممکن است سازه‌ای یا غیر سازه‌ای باشند، ترک های غیر سازه‌ای: معمولا روی سطح کار و یا به عبارتی روی گچکاری و نازک کاری ساختمان نمود پیدا می‌کنند و ممکن است به خاطر مشکلات اجرایی رخ داده باشند، ترک های غیر سازه‌ای با ترمیم و حتی رنگ زدن دوباره رفع می‌شوند. ترک خوردگی سازه‌ای اما عمیق تر بوده و معمولا ادامه دار هستند به این معنا که در طول زمان هم از لحاظ عرض و هم از لحاظ طولی گسترش می‌یابند همچنین ترک های سازه‌ای به خاطر طراحی و اجرای نادرست، بارگذاری بیش از حد و نشست سازه‌ای رخ می‌دهند.
مراحل مقاوم سازی سقف

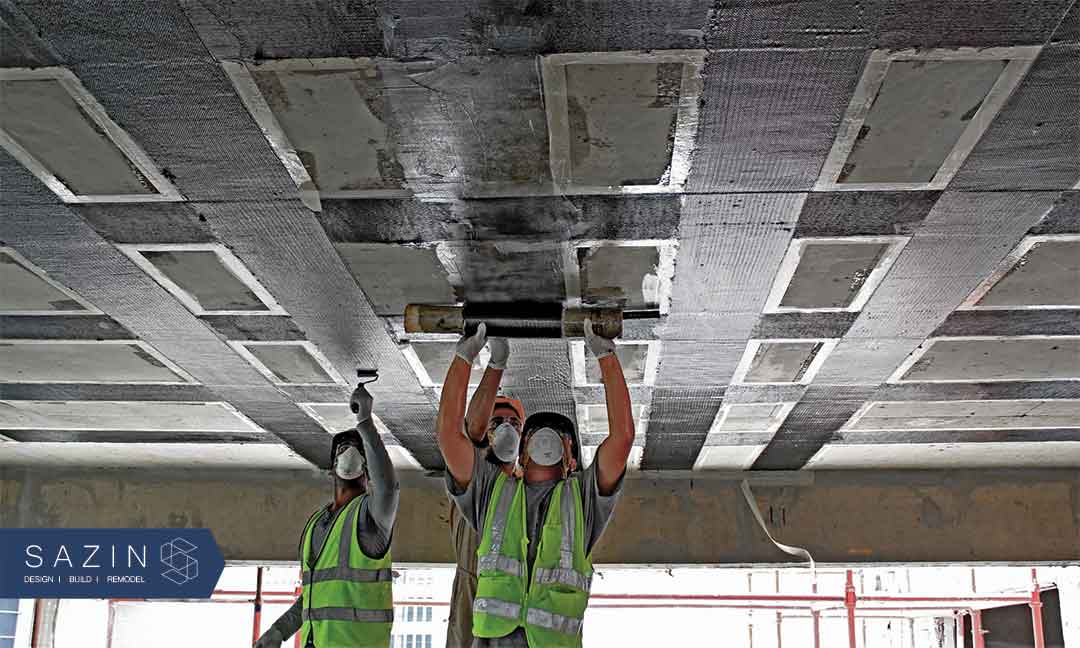

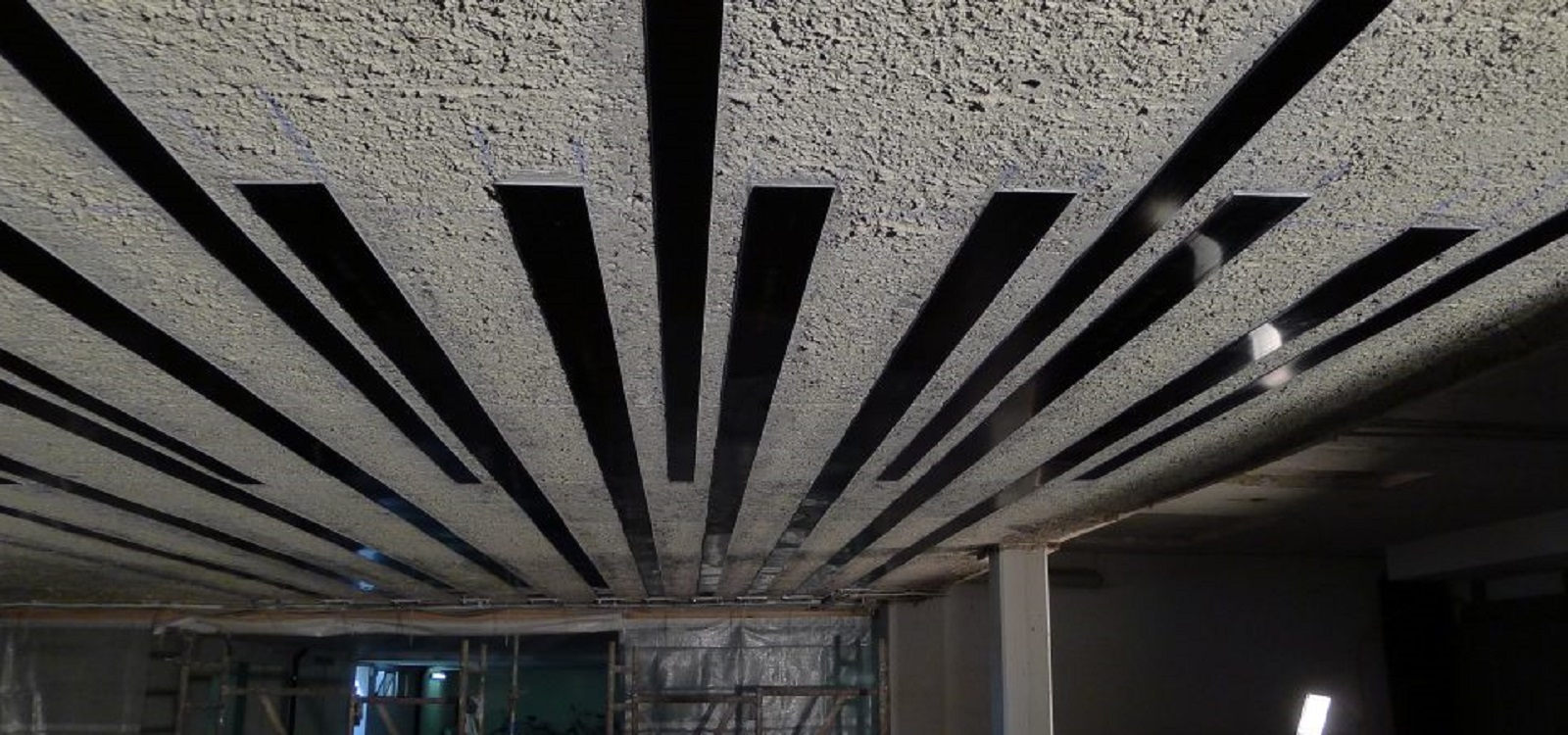

با استفاده از تکنیک مقاوم سازی با FRP می‌توانیم ساختارهای بتنی سازه مانند دال‌های بتنی را ترمیم و یا تقویت نماییم. کامپوزیت های پلیمری الیاف شیشه‌ای و یا الیاف کربنی، سیستم‌های مقرون‌به‌صرفه برای تقویت کف دال بتنی هستند. با این کامپوزیت ها حتی می‌توانیم خطاهای متنوع در طراحی و ساخت که منجر به انحراف و یا افتادگی بیش از حد دال شده‌اند را برطرف کنیم.
در زیر عملیات مقاوم سازی دال بتنی به صورت گام به گام آورده شده است:
- برداشتن پوشش بتنی آسیب دیده.
- تمیز کردن میله های فولادی تقویت کننده با استفاده از برس سیمی یا کمپرسور شن و ماسه.
- پوشاندن میله های فولادی با مواد اپوکسی که از خوردگی جلوگیری می کند.
- اگر درصد بالایی از خوردگی در میلگردهای فولادی یافت شد، یک مش فولادی جدید که مطابق با الزامات کد طراحی شده است، باید اضافه شود.
- سپس مش فولادی تقویت کننده جدید با استفاده از رولپلاک های فولادی به صورت عمودی به دال سقف و به صورت افقی به تیرهای اطراف نصب شده و محکم می شود.
- پوشش سطح بتن با مواد اپوکسی مناسب که پیوند بین بتن قدیمی و جدید را تضمین می کند.
- قبل از خشک شدن اپوکسی، بتن با ضخامت لازم ریخته می شود.
