مقاوم سازی سقف

مقاوم سازی سقف-سازین

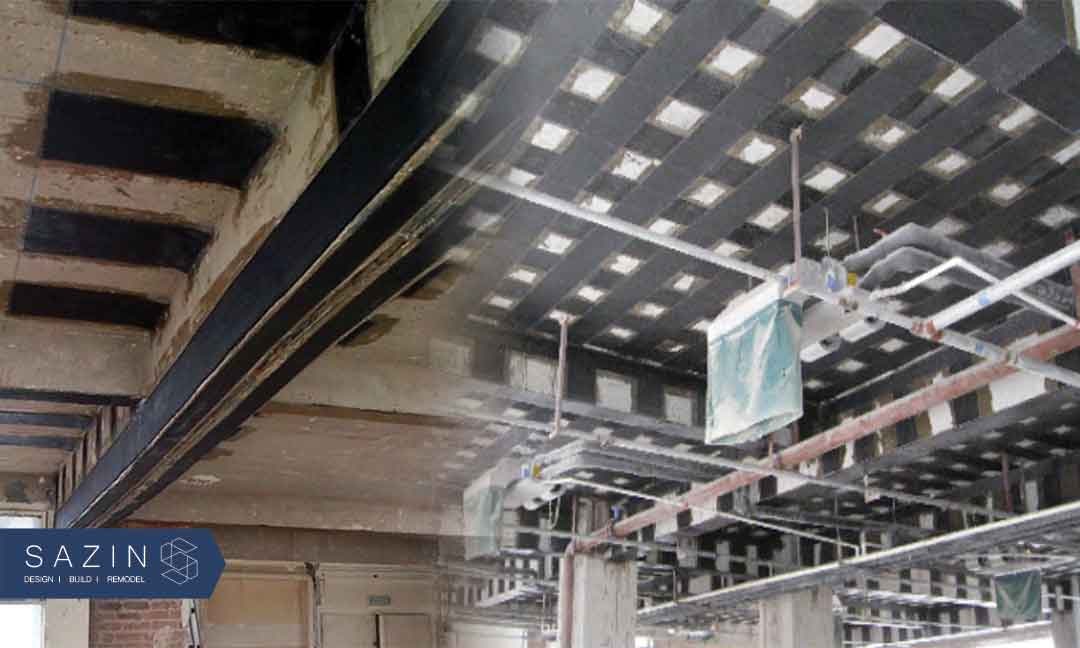

در صورتی که در طرح و اجرای سیستم سقف خطایی رخ دهد، مقاومت سقف در برابر تنش‌های مختلف با مشکل روبه‌رو می‌شود و نیاز به مقاوم سازی پیدا می‌کند، بعلاوه در مواردی که از بتن سقف نمونه گیری می‌شود، سقف در قسمت نمونه گیری شده باید ترمیم و مقاوم شود، آسیب‌هایی که به سازه سقف وارد می‌شود متفاوت است؛ در مورد سقف‌های بتنی ممکن است آرماتور سقف در سطح کار نمایان شود، و یا ممکن است بتن ریخته شده در سقف دچار کرم‌خوردگی شود و یا سقف به خاطر بار ثقلی بیش از حد دچار خیز شود، تمام این آسیب‌ها به کمک راه‌‌حل هایی که در سازین ارائه می‌شود کنترل پذیر است و به راحتی رفع می‌شود. این روش‌ها شامل استفاده از ورق الیاف FRP و سیستم‌های ژاکت بتنی و یا ژاکت فولادی است همچنین برای ترمیم قسمت‌های آسیب دیده نیز از انواع ملات‌های مناسب درزگیر و پوشاننده استفاده می‌شود.

مقاوم سازی سقف دال بتنی

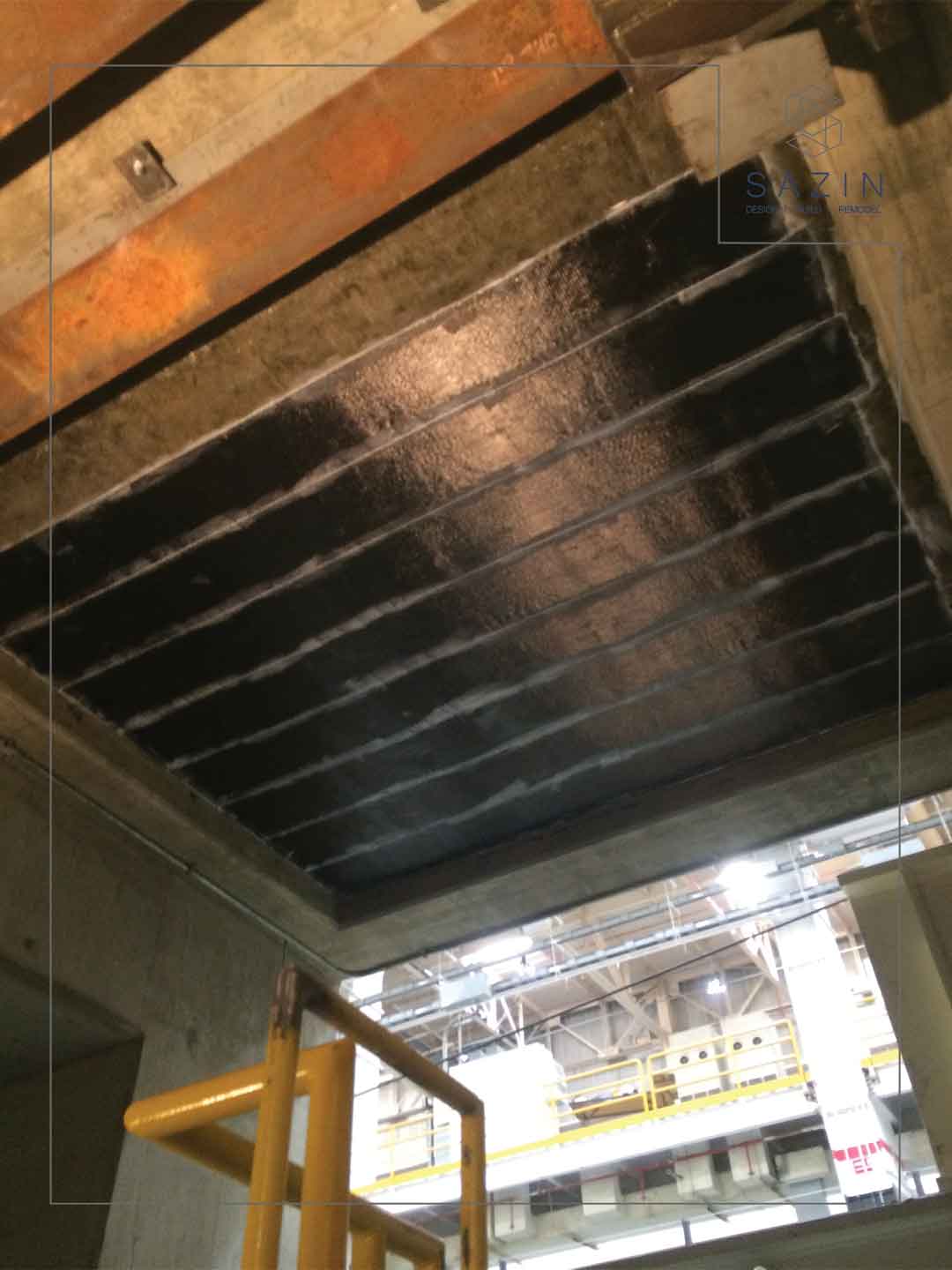

هنگامی که یک ساختمان در حال تغییر کاربری است و کف آن نمی تواند بار اضافی را تحمل کند، می توان از یک تکنیک مناسب برای تقویت سازه پلان طبقات موجود طراحی و برای تامین ظرفیت بار اضافی استفاده کرد.

انحراف در دال ها و بالکن های بتن آرمه به دلیل وزن بار مرده و بار زنده ایجاد می شود بعلاوه تعبیه بازشوها در کف می‌تواند باعث مشکلات بیشتر پایداری دال‌ها شود که باید برطرف شود.

راهکارهای مقاوم سازی سقف دال بتنی

بسیاری از تکنیک های مقاوم سازی بسته به هدف مورد نظر پروژه در دسترس هستند. برخی از این تکنیک ها در بخش های بعدی به تفصیل توضیح داده شده اند.

مقاوم سازی دال بتنی با افزایش عمق از بالا و از پایین

فرآیند افزایش عمق:

  • پوشش بتنی را بردارید
  • میله های فولادی تقویت کننده را با استفاده از برس سیمی یا کمپرسور شن و ماسه تمیز کنید
  • میله های فولادی را با مواد اپوکسی بپوشانید که از خوردگی جلوگیری می کند.
  • یک توری فولادی جدید، که مطابق با الزامات طراحی شده است، نصب کنید.
  • مش فولادی تقویت کننده جدید را نصب کنید. با استفاده از رولپلاک های فولادی آن را به صورت عمودی روی دال سقف و به صورت افقی روی تیرهای اطراف ثابت کنید.
  • سطح بتن را با چسب اپوکسی مناسب بپوشانید که پیوند بین بتن قدیمی و جدید را تضمین می کند.
  • قبل از اینکه چسب اپوکسی به ضخامت لازم خشک شود بتن را بریزید. موادی را اضافه کنید که انقباض بتن را کاهش دهد.

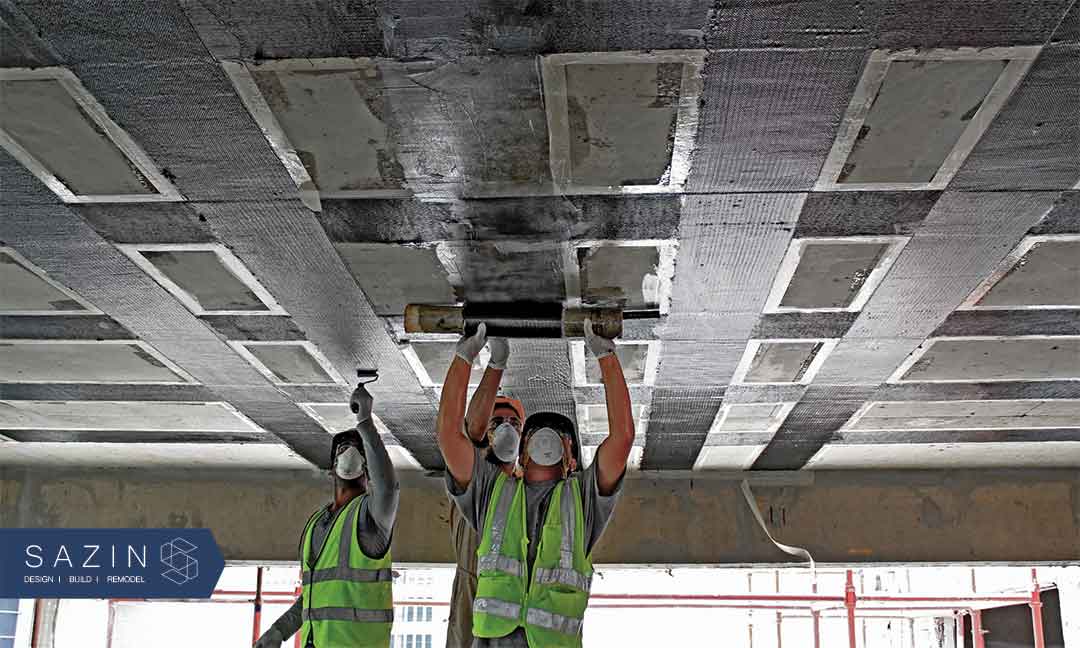

با پلیمر تقویت شده با الیاف  روش تقویت دال بتنی

این روش سیستمی کامل، جهت تعمیر و استحکام‌بخشی بر پایه پلیمر تقویت شده با الیاف یا همان کامپوزیت است، که جهت افزایش استحکام و تقویت سازه‌های بتنی، سنگی، فولادی و چوبی که نیاز به تعمیر و ترمیم دارند، مورد استفاده قرار می‌گیرد. سیستم پلیمرهای تقویت‌ شده با الیاف از ترکیب الیاف کربن یا شیشه با پلیمر و با مشخصه استحکام بالا و وزن پایین جهت تقویت سازه‌ مورد استفاده قرار می‌گیرند. استفاده از این روش در شرایطی است که سیستم‌های تقویت‌کننده مرسوم مانند اتصال صفحات فولادی، افزایش مقطع بتنی و پس‌کشیدگی خارجی، نمی‌توانند تقویت مورد نظر را انجام بسیار مناسب است. به منظور تقویت‌بخشی و ارتقا ساختاری بخش‌های مختلف سازه،.

افزایش ظرفیت باربری دال بتنی با افزودن صفحات فولادی

در زمینه تقویت اعضای بتن مسلح فرسوده، سیستم اتصال ورق فولادی به طور گسترده مورد استفاده قرار گرفته است و ثابت شده است که موفق ترین تکنیک تعمیر خارجی است. سیستم اتصال صفحات فولادی با موفقیت برای بازسازی طیف گسترده ای از مشکلات ساختاری طی 30 سال گذشته مورد استفاده قرار گرفت.

فرآیند مقاوم سازی دال بتنی به کمک ورق فولادی

  • پاکسازی بستر کار
  • تراز کردن بستر کار
  • ایجاد مهار خمشی
  • تهیه ورق فولادی
  • اتصال ورق فولادی با استفاده از روش‌های استاندارد
  • تکمیل کار با انجام مراقبت‌ها و نگهداری‌های پایانی
  • کنترل ضوابط
  • ایجاد یک لایه محافظ

مقاوم سازی دال بتنی به کمک روش پس تنیدگی

روش تقویتی که در هر موقعیت خاص استفاده می شود به عوامل فنی و اقتصادی بستگی دارد و ممکن است کار پیچیده ای باشد. مقاوم سازی دال های بتنی با استفاده از روش پس تنیدگی یک روش بسیار موثر است. در روش مقاوم سازی به کمک سیستم پس تنیدگی تمام معایب و آسیب‌های وارد به دال بتنی کنترل می‌شود همچنین در این روش احتمال وقوع ترک خوردگی‌ها و تغییر شکل‌ها نیز در سازه از بین می‌رود.

اضافه کردن تیر فولادی

در این روش تیر فولادی در زیر دال بتنی موجود تعبیه می‌شود. این روش ارزان تر از روش های دیگر است اما در این روش فضای معماری در دسترس کاهش می‌یابد. این تیرها فضای معماری بین طبقات را کاهش داده و هیچ انعطافی در مقاوم سازی با اجزای مکانیکی و الکتریکی معلق از سقف های موجود ایجاد نمی کند.

سقف تیرچه بلوک

سقف‌های تیرچه بلوک از انواع سقف‌های پرکاربرد در سازه سقف هستند.

تیرچه‌ها در سقف‌های تیرچه بلوک اعضای طولی هستند که بار به شکل گسترده روی آنها وارد می‌شود؛ به کمک این سیستم سقف، بارهای ثقلی به ستون‌ها منتقل شده. با استفاده از سیستم سقف تیرچه بتنی می‌توان دهانه‌هایی تا 6 متر در سقف تعبیه کرد.

برای مقاوم سازی سقف‌های تیرچه بلوک از روش نصب ورق الیاف FRP کربن روی قسمت‌هایی که نیاز به مقاوم سازی دارد بهره گرفته می‌شود همچنین برای ترمیم ترک‌ها از ملات‌ها و گروت‌های مخصوص اپوکسی بهره گرفته می‌شود و در صورت نمایان شدن میلگرد تیرچه از پوشش‌های عایق استفاده می‌شود.

مراحل مقاوم سازی سقف تیرچه بلوک

به منظور مقاوم سازی نخست نسبت به نصب پایه‌ها و جک‌ها در اطراف محل مورد تعمیر، به ویژه در اطراف ستون‌ها و تیرهای آسیب دیده باید دقت شود.

در ادامه مراحل آماده‌سازی بسترکار آورده شده است:

  • با استفاده از یک خودکار، ناحیه آسیب دیده را مشخص کنید.
  • تا رسیدن به بتن و فولاد سالم، بتن آسیب دیده را بردارید.
  • برای جلوگیری از شیب دار شدن لبه ها ، با یک چکش اره‌ای به عمق 2 سانتی متر در زاویه 90 درجه محیط شکسته برش دهید.
  • تمام بتن های ضعیف و آسیب دیده باید برداشته شوند. اگر بعد از برداشتن تمام بتن ناسالم، میلگردها فقط تا حدی در معرض دید قرار گیرند، ممکن است نیازی به برداشتن بتن اضافی برای نمایان شدن دور کامل آرماتور نباشد. زمانی که آرماتور فولادی در معرض پوشش سست، خوردگی یا به خوبی به بتن اطراف چسبیده نیست، حذف بتن باید تا زمانی ادامه یابد که فضای خالی 15 تا 25 میلی متری در پشت فولاد تقویت کننده ایجاد شود.
  • آرماتورهای فولادی را با برس سیمی مکانیکی یا سندبلاست تمیز کنید.
  • در صورتی که میلگردهای تقویت کننده خورده شده و بیش از 25% قطر خود را از دست داده اند، باید بریده و جدا شوند.

به منظور مقاوم سازی سقف تیرچه بلوک باید در انتخاب مصالح مقاوم سازی و ترمیم دقت شود همچنین باید از کادر مجرب در زمینه طراحی و اجرا بهره گرفته شود، شرکت بازسازی و مقاوم سازی سازین از یکی از  بهترین مشاوران و متخصصان در زمینه ارائه خدمات و محصولات مقاوم سازی و ترمیم با کیفیت بالاست.

مقاوم سازی سقف وافل

سقف وافل از دیرباز در ساخت سقف‌ها استفاده می‌شده اما با پیشرفت‌های صورت گرفته و لزوم سبک سازی سقف‌ها نگرش کلی به این سقف‌ها دچار تغییر شده و همچنین مصالح به کار رفته در آنها نیز عوض شده، امروزه قالب مورد استفاده برای وافل از جنس پلاستیک فشرده و فیبرهای پلاستیکی هستند. روی این قالب‌ها پس از قرار گیری و نصب روی اسکلت سقف و آرماتور بندی بین آنها بتن ریزی صورت گرفته و پس از گیرش کامل بتن و مستحکم شدن، قالب‌ها باز می‌شود. این سقف‌ها به خاطر دارا بودن ساختار المان‌ قالب‌ها بسیار مقاوم بوده و می‌توان از حداقل ستون روی دهانه‌ها استفاده کرد ولی به هر حال ممکن است دچار آسیب دیدگی‌هایی بشود که راهکارها و روش‌های مقابله با آن توسط سازین ارائه می‌گردد.

روشهای مقاوم سازی سقف وافل

سقف های وافل در صورت نیاز با استفاده از روشهایی مانند نصب ورق و الیافFRP  در برابر بارگذاری های بیش از حد و تامین الزامات و استانداردهای جدید مقاوم می‌گردند.

روش نصب الیاف FRP روی سقف وافل

براي مقاوم‌سازي سقف وافل‌، مصالح FRP را بصورت لمینت و يا ورق بر روي سطوح تحت كشش یعنی بال تحتانی سقف اجرا می‌گردد. دال‌هاي يك طرفه با تكيه گاه ساده را ميتوان با چسباندن لمینت ها و يا صفحات FRP در سطوح تحتاني آنها و در راستاي طولي مقاوم‌سازي نمود. در سقف های وافل که بار را به صورت دوطرفه منتقل می‌کنند مقاوم‌سازی با لمینت های FRP در هر دو جهت صورت می‌گيرد. البته برای تكيه‌گاههای گيردار، نوارهای FRP را بايد در قسمت فوقاني دال نيز اجرا نمود. در صورت وجود تكيه گاه گيردار در لبه هاي دال و ايجاد لنگر منفي در مقطع آن، از لمینتهای FRP در وجه فوقاني دال استفاده نمود.

پیش از آغاز مقاوم‌سازی باید مقدمات کار فراهم شود، این مقدمات دربرگیرنده: آماده‌سازی سطح بتنی آسیب دیده و الیاف FRP برای شروع کار است:

آماده سازی سطح بتن : ابتدا باید سطح بتن عاری از ناهمواری ها و گرد و غبار شود و سطح بتن ضعیف از سطح جدا شود. پس از عاری سازی سطح بتن باید سطح بتن را با استفاده از چسب رزین برای چسباندن الیاف FRP آماده کرد.

آماده سازی سطح FRP : سطح FRP باید عاری از هرگونه چربی و گرد و غبار باشد بنابراین سطح آنرا از آلودگی ها پاک میکنیم.

چسباندنFRP بر روی سطح بتن: با استفاده از چسب مخصوص FRP با کیفیت میتوان بخوبی بین FRP و سطح بتن پیوستگی ایجاد کرد و سقف مقاوم شود.
